高效导向筛板的特性是什么?

来源:新乡市菱方圆金属材料有限公司 发布时间:2018-08-10 12:27:45 浏览:641次

高效导向筛板的特性是什么?

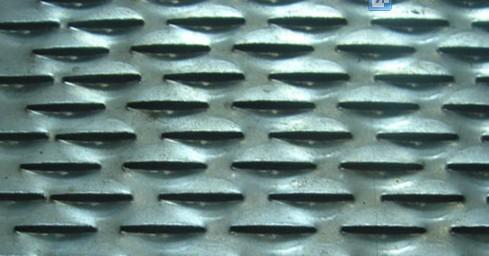

  高效导向筛板在导向孔的开设上作了大幅度的改进,与传统塔板相比,高效导向筛板具有生产能力大、分离效率高、板压降低、抗堵性能好、塔板造价低等优点,尤其适合高粘度物料的精馏。高效导向筛板的特性是什么呢?

一、生产能力大由于下列原因,高效导向筛板比传统塔板的生产能力高出50~*,甚至更高。

1、克服了液流上游存在的非活化区,使得气流通道增加了l/3以上。

2、消除了液面梯度,使得气速均匀。在传统塔板上。由于上游液层厚而下游液层薄。气速在整个塔截面上是不均匀的。下游液层较薄处气速较大,该处液层率先被吹开时,即达到了生产能力的*大值。而对导向筛板,由于整个塔截面上气速均匀,即全塔平均气速达到*大时,才是生产能力的*大值。

3、从筛孔中上升的气体是垂直向上,从导向孔中上升的气体是水平向前,气体的合成气速是斜向上方的。这样既延长了气体夹带雾滴的运动轨迹,减小了雾沫夹带,又提高了气速和生产能力。

4、由于导向筛板效率高,相同塔板数时回流比可以降低,进而提高塔的负荷与生产能力。

二、效率高

1、由于克服了非活化区,使得塔板上鼓泡区域增加,增加了气液传质机会。提高了塔板效率。

2、液相返混是影响塔板效率的*重要的因素之一。高效导向筛板很好地克服了液相返混,提高了塔板效率。

3、消除了液面梯度,降低了漏液量和雾沫夹带.提高了塔板效率.

三、压降低

  与泡罩塔板、浮阀塔板等塔板相比.筛板塔板由于结构简单,气流通道顺畅。因此操作压降*低。实验和生产经验表明,导向孔的阻力降比筛孔的低20%左右.导向筛板的压降比筛板塔板的还低lO%左右.

四、抗堵能力强

  由于从导向孔中喷出的气体推动物料在塔板上水平前进.这样可以强化液体在塔板上的流动.对粘性物料.可以多设置导向孔。尤其是对发酵醪的蒸馏、聚合物与单体的分离等等。有其独到之处。

五、结构简单、造价低廉

  由于高效导向筛板只是在钢板上开些筛孔和导向孔.而无其它组件,因此其结构简单。重量较轻。这样工人在拆过程中非常方便。相应的造价也很低。高效导向筛板的造价相当于泡罩塔板的40~50%.浮阀塔板的60—70%。

  目前,高效导向筛板已在化工、化纤、石化、轻工等行业广泛应用。
